▌▌項目需求

客戶的智能生產線中的關鍵組件及其使用方式簡要描述如下：

• 條形碼閱讀器用于掃描物品并從ERP系統獲取信息。

• 使用機械臂來拾取物品并將其放置在傳送帶上。

• 傳送帶和電機用于通過傳送帶將物品運輸?shù)綄?shí)驗室，然后由其他機器將它們組裝成成品。

• HMI用于查看成品的質量保證結果。

• AGV和RGV通過質量檢查后，用于將成品包裝并轉移到倉庫。

在車間中有如此眾多的設備，設備和機器，電磁干擾對網絡數據傳輸構成了一個持續的問題。為了解決這個問題，Symteck Automation Asia需要一個堅固的工業級開關，該開關不僅能夠承受電磁干擾，而且在惡劣的工廠環境中也能表現良好。之所以選擇研華的EKI-5000系列非管理型交換機，是因?yàn)樗鼈兪褂昧俗罡哔|(zhì)量的組件，可在寬工作溫度范圍（-40?75°C）下運行時提供出色的性能，并提供3級EMC電磁干擾防護。此外，它們還提供5年產品保修。

▌▌系統描述

與傳統的基于現場總線的通信系統相比，基于以太網的工業通信系統在實施現代技術和建立實時通信方面具有更大的潛力。越來越多的設備正在使用以太網接口相互通信。為了受益于基于以太網的網絡，Symteck Automation Asia希望基于以太網通信框架構建其智能生產線。

Symteck Automation Asia生產線的網絡傳輸工作流程描述如下：

• 每條生產線都有自己的機柜和工作站。機柜將所有數據匯總到ARK-3510 / 1550無風扇PC，PLC和HMI，并將相關數據發送到HPC-7442數據中心。所有通信都是通過以太網實現的。

• ARK-3510 / 1550從條形碼掃描儀接收物料代碼，物料信息顯示在HMI上。

• 操作員可以按下“確認”按鈕來觸發PLC操作機械臂。

• 通過執行各種動作，機械臂拾取物品并將其放置在傳送帶上。一旦將物料轉移到指定位置，PLC將觸發下一個命令來驅動電動機。然后將材料轉移到實驗室，并通過其他機器組裝最終產品。

• 在完成整個組裝過程和質量測試之后，所有信息，包括操作計劃，材料清單和測試結果，都將傳輸?shù)紸RK-3510 / 1550和HPC-7442。

• 最后，將通過質量測試的產品包裝并轉移到倉庫。為此，PLC向AGV / RGV發出最終命令，該命令將產品運輸?shù)竭m當?shù)拇鎯?chǔ)位置，并將信息發送到ERP系統和HPC-7442。

研華的EKI-5000系列交換機為將自動化設備鏈接在一起提供了靈活的兼容性，并且對于隔離電磁干擾以確保網絡穩定性非常有效。此外，EKI-5000系列的平均故障間隔時間超過大約300萬小時，與競爭產品相比，它具有更高的網絡可靠性。在研華交換機的幫助下，Symteck Automation Asia能夠在車間連接所有設備，并建立了互連的智能生產線。

▌▌項目實施

• EKI-5525-AE：5端口10/100快速以太網非管理型工業以太網交換機

• EKI-5528-AE：8端口10/100快速以太網非管理型工業以太網交換機

• EKI-5526-AE：16端口10/100快速以太網非管理型工業以太網交換機

• ARK-3510L-00A1E：無風扇Box PC，帶有第三代Intel®Core™i3 / i5 / i7和兩個2.5英寸可移動硬盤托架

• ARK-1550-S6A1E：具有第四代Intel®Celeron®2980U SoC的超薄和面板安裝無風扇Box PC

• HPC-7442MB-00XE：用于帶有四個熱插拔驅動器托盤的EATX / ATX / Micro-ATX主板的4U機架安裝機箱

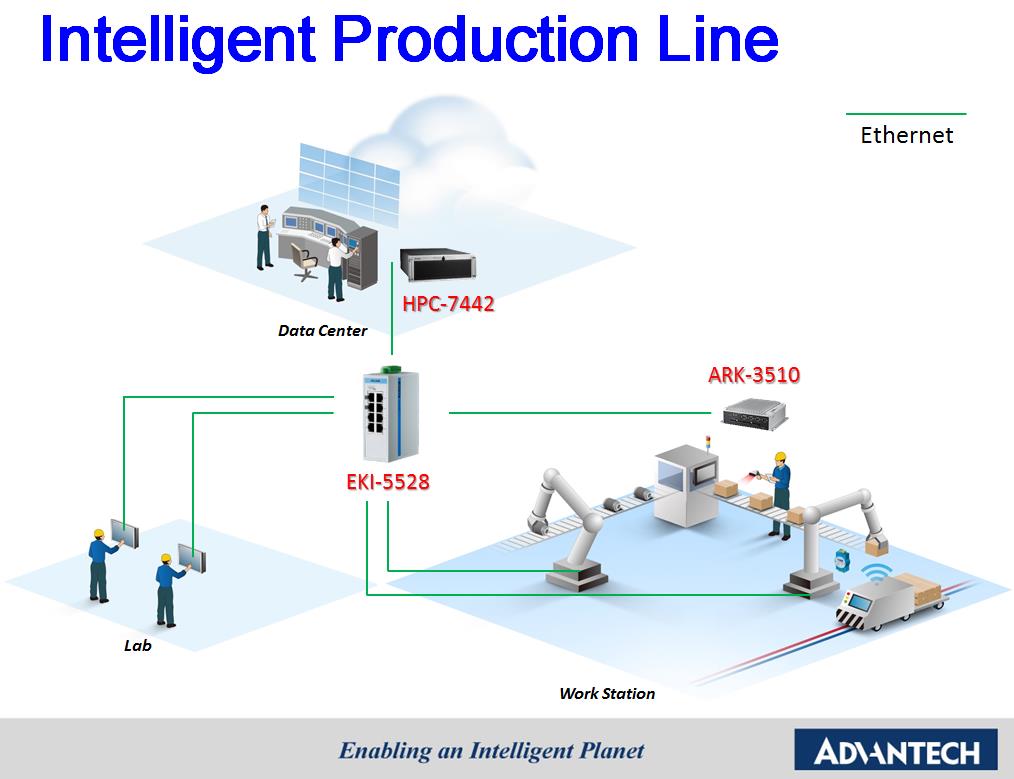

▌▌系統圖
