4K視頻輸出檢查的自動化解決方案
時間：2020-4-26 17:38:05
 介紹 這家具有HDMI輸出的4K機頂盒制造商以前采用了傳統的產品檢查方法，這種方法依靠視覺檢查，并且沒有提供任何方法來提高檢查的準確性，可檢查的項目類型或可檢查的項目數量。檢查。因此，客戶試圖通過利用圖像處理來實現自動檢查。該解決方案由研華IPC和多通道4K HDMI視頻捕獲卡組成，它們允許單個系統捕獲和檢查來自多個機頂盒的視頻輸出，該系統同時收集檢查數據以確保視頻輸出并提高產品質量。
系統要求 在實施該系統之前，它需要手動操作來檢查多種機頂盒輸出格式，并依靠肉眼確定視頻輸出的準確性。此方法是主觀的，容易出錯。它無法驗證許多顯示模式。此外，沒有詳細的統計信息可以使制造商更好地了解產品質量或驗證結果。
客戶希望在單個系統中利用圖像檢測來連接多個機頂盒，以便自動檢查可以同時驗證來自多個機頂盒的4K HDMI視頻輸出。此外，制造商可以預加載視頻輸出模式的測試模式以運行其他質量驗證?？梢源鎯σ曨l輸出的所有缺陷，以減少缺陷損失并提高良率。
系統描述
選擇了DVP-7011UHE采集卡作為要集成到系統中的圖像采集設備。DVP-7011UHE能夠捕獲HDMI 2.0視頻輸入并支持4K分辨率（最高4096x2160），與主流機頂盒的視頻輸出格式相當?？梢栽趩蝹€系統中安裝多個DVP-7011UHE卡，以捕獲來自多個機頂盒的視頻輸出，并可以進行大規模的自動檢查。
此外，客戶端需要一個SDK，以便他們可以根據需要快速開發應用程序。該SDK支持基本功能，例如圖像捕獲和記錄，并且具有Intel和NVIDIA GPU硬件加速指令集，可大大提高自動檢查的效率。因此，可以在圖像處理和顯示比較方面更有效地管理CPU資源，以滿足機頂盒的質量保證需求。
完整的解決方案包括ASMB-815服務器主板和Xeon CPU以及多達五個DVP-7011UHE圖像捕獲卡?？ㄉ系腍DMI視頻輸入會捕獲來自機頂盒的HDMI 2.0信號，然后使用SDK開發的應用會檢查視頻信號，從而有效地實現了全自動的檢查過程。
項目實施
ACP-4010：安靜的4U機架式機箱，用于ATX / CEB / EEB主板或具有雙系統支持的全尺寸SHB / SBC
ASMB-815：LGA 3647-P0英特爾®至強®可擴展ATX服務器主板，具有6個DDR4、5個PCIe x8或2個PCIe x16和1個PCIe x8、8個SATA3、6個USB3.0，雙10GbE，IPMI新
DVP-7011UHE：采集卡：帶SDK的1通道H.264 4K HDMI 2.0 PCIe視頻采集卡

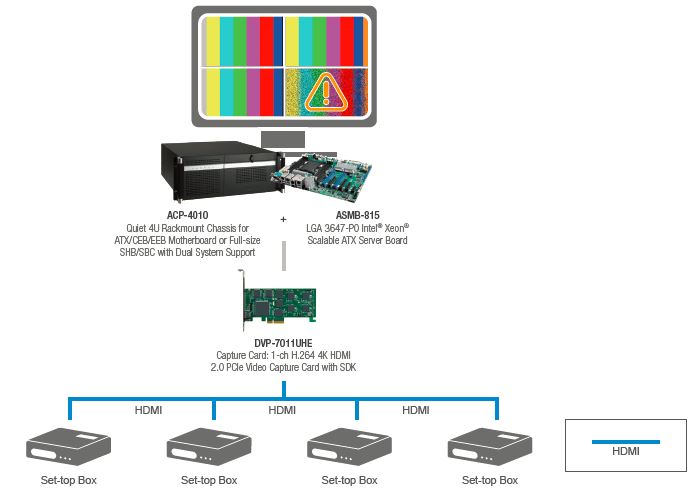

系統圖  結論 許多視頻輸出設備制造商已嘗試實施自動檢查程序，以代替批量生產中使用的手動視覺檢查。當設備具有不同的視頻輸出接口并需要專門的檢查過程以檢查不同的視頻輸出格式時，尤其如此。筆記本電腦，機頂盒，視頻播放器，醫學成像設備和視頻轉換器等設備可以在視頻輸出檢查中利用自動圖像處理功能。隨著4K視頻設備變得越來越普及，圖像捕獲卡通過捕獲4K圖像并在檢查系統中比較圖像，在自動化方法中發揮了關鍵作用。圖像采集卡可以提高生產能力和產量，并減少目視檢查涉及的風險。
優點 該系統最多可以捕獲五個通道的圖像輸出。這意味著系統可以檢查多個設備，而不必單獨檢查每臺機器。
豐富的SDK資源可用于開發和硬件性能增強：可以使用SDK完成所有圖像處理過程，該SDK提供GPU指令集以提供高性能而又不影響CPU性能。
DVP卡支持不同的視頻接口：除了4K HDMI 2.0外，還可以使用產品在HDMI，SDI，DVI和Composite等接口中進行圖像捕獲。
