▌▌系統要求

該項目的客戶是臺灣的測量?jī)x器供應商以及水質監測設備和VOC分析儀的制造商，其產品已被各種行業所采用，例如公用事業，石化以及半導體和電子行業。該公司現有的VOC分析儀使用多個品牌的硬件來測量溫度和大氣中的氣體濃度。這種“拼湊而成的硬件”方法需要占用過多的機柜空間，阻礙了開發和維護，并且容易被競爭對手復制。因此，該公司希望通過多合一的工業級解決方案來升級系統。

包含工業Box PC和DAQ模塊的一體化解決方案。由于該公司的VOC分析儀通常與其他幾種設備一起嵌入機柜計算機中，因此新的硬件平臺需要緊湊以適應有限的空間，此外，該解決方案還需要多個I / O通道（模擬和數字通道）以容納大量信號類型。最后，也是最重要的是，他們的系統需要足夠的安全性，以防止解決方案被競爭對手復制或模仿。

▌▌系統描述

研華的MIC-1816是配有DAQ模塊的嵌入式計算機。該系統的緊湊，無風扇設計使其成為有限空間安裝的理想選擇。在此項目中，MIC-1816安裝在機柜中，以連接熱電偶，進氣門，氣門按鈕和帶LED指示燈的繼電器。這允許將VOC測量系統用于收集傳感器信號并控制相關設備，從而調節溫度和VOC濃度。

MIC-1816是業界首個嵌入式DAQ平臺。盡管該設備是緊湊型（165 x 130 x 59 mm）且手掌大小，但它提供了足夠的計算能力來滿足該項目的要求。該系統對集成的高度支持使該公司可以用一個平臺替換以前的“拼布”硬件。多功能I / O（包括模擬輸入，模擬輸出，數字輸入和數字輸出）允許用戶連接到多個設備并管理各種組件。此外，提供16位分辨率的數據采集可以提高測量的準確性，并且可拆卸的接線盒可以直接連接到傳感器，以方便安裝和維護。

最后，為了防止盜版并保護客戶的知識產權，研華可以將MIC-1816嵌入具有唯一設備ID的EEPROM中。使用此定制功能（應要求提供），只有在設備ID與EEPROM中的設備ID匹配時，MIC-1816系統才能運行。這是為了防止其他制造商復制VOC測量系統的功能，即使它們使用相同的硬件組件也是如此。

▌▌項目實施

• MIC-1816：  帶有英特爾®酷睿™i3 /賽揚®處理器的16位，16通道，1 MS / s數據采集平臺

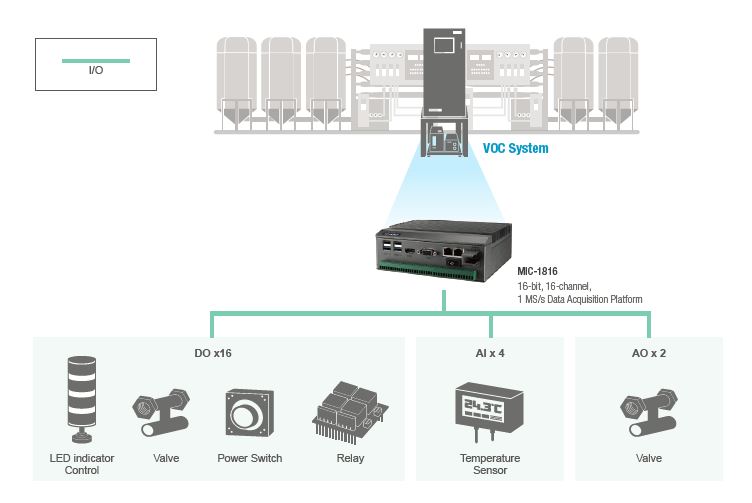

▌▌系統圖

▌▌結論

尋求開發高級解決方案以增加商機的系統集成商或設備制造商必須選擇合適的硬件平臺，以成功啟動產品并保護其知識產權資產。與該公司以前的VOC分析儀解決方案（包括多個品牌不同的I / O模塊）相比，研華的MIC-1816系統是一個具有所需數據采集和控制功能的多平臺平臺。該平臺支持集成，使系統集成商和制造商可以方便地開發和維護系統。此外，提供唯一的設備ID作為加密機制可防止第三方復制平臺。目前，新的VOC測量系統已進入試生產階段。
